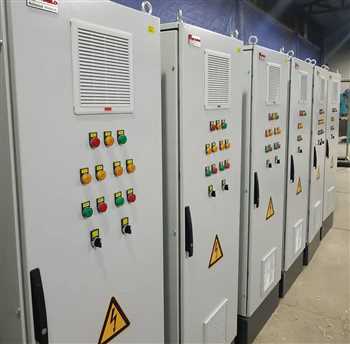

تابلو برق(قدرت و فرمان)

توضیحات محصول

آشنایی با انواع تابلوهاي برق

امروزه تابلوهاي برق یکی از عناصر اصلی واحدهاي صنعتی و مسکونی محسوب می شوند تابلو برق عبارت است از محفظه اي معمولا بسته که تجهیزات الکترونیکی، اتوماسیون یا برق صنعتی می تواند در آن نصب شود. وظایف انواع تابلوها عبارتند از:

کنترل دستی یا اتوماتیک یک فرایند صنعتی

توزیع برق بین تجهیزات

اصلاح ضریب توان

بحث ما در اینجا مربوط به تابلوهاي فشار ضعیف یا همان تابلوهاي LV است.

چند دسته بندي مختلف می توان براي انواع تابلو هاي برق پیشنهاد کرد:

دسته بندي اول بر اساس نوع عملکرد تابلو است که این دسته بندي به صورت زیر است :

-1تابلوهایی که براي کنترل یک پروسه صنعتی استفاده می شوند (PLC).

-2تابلوهایی که فقط جهت کنترل موتورهای AC یا  DC استفاده می شود و شامل درایوها، مدارهای فرمان کنتاکتوری و مدارهای کنترل کننده موتور که به شکل ستاره مثلث نیز می شوند.

-3تابلوهاي توزیع که جهت توزیع برق و در واقع توزیع جریان بین تجهیزات مختلف صنعتی استفاده میشود.

-4تابلوهاي اصلاح ضریب قدرت که به تابلوهاي بانک خازنی معروف هستند.

البته ممکن است چند مورد از موارد بالا در یک مجموعه تابلو کنار هم قرار بگیرند .

دسته بندي دوم را می توان بر اساس محل نصب تابلو مشخص کرد. انواع تابلوها از نظر محل نصب عبارتند از:

Indoor   تابلوهاي داخلی این تابلوها در فضاي بسته مثل داخل کارگاه یا ساختمان مسکونی نصب می شوند

 outdoor  تابلوهاي خارجی که در فضاي باز نصب می شود.

دسته بندي سوم بر اساس ایستایی تابلو است که این دسته بندي به این صورت است:

self standing   تابلوي ایستاده خود ایستا روي پایه هاي خود می باشد.

wall mounted  تابلوهاي دیواري بر روي دیوار به صورت توکار یا روي کار نصب می شود .

دسته بندي سوم را می توان بر اساس ساختمان و شکل ظاهري تابلوها مشخص کرد .

  Metal Enclosed تابلوهای به صورت محفظه تمام بسته هستند که تجهیزات در آن نصب میشوند و به دونوع زیر تقسیم می شوند

الف :metal clad – در این تابلو محفظه هاي مختلف کلید، باس بار، سرکابل و LV از هم جدا شده اند .

ب : Compartment Type – در این نوع تابلو ها محفظه هاي مختلف از هم جدا نیستند .

تابلوهاي کشویی: سرویس راحت تر این تابلو ها و ایمنی بالاتر آنها باعث شده در صنعت برق به صورت گسترده مورد استفاده قرار بگیرند. این تابلو ها معمولا به دو صورت (MCC تابلوي کنترل موتور) و تابلوي مرکزقدرت که تغذیه کننده تابلوهاي MCC ساخته می شوند .

شناخت تجهیزات به کار رفته در تابلوهاي برق:

در تابلوهاي برق فشارضعیف یک سري تجهیزات معمول مورد استفاده قرار می گیرند که این تجهیزات عبارتند از:

کنتاکتور: وسیله الکترومکانیکی جهت قطع و وصل کردن سه فاز

کنتاکتور الکترونیکی( SSR ):

این وسیله در واقع یک کنتاکتور الکترونیکی است که در آن از قطعاتی مثل تریستور یا تریاك براي قطع و وصل جریان تک فاز یا سه فاز استفاده می شود.این قطعه به دلیل سرعت بالا و کنترل راحت تر جایگزین مناسبی براي کنتاکتورها می باشد.

ترانس CT:
کاهش دهنده جریان فاز ها براي مقاصدي چون اندازه گیري جریان توسط آمپر متر یا نمونه جریان براي رگولاتور خازنی

 MCCB کلید اتوماتیک

که داراي دو مدار حفاظت حرارتی و حفاظت مغناطیسی در خود است. این کلید معمولاً به عنوان کلید اصلی mccb کلید اتوماتیک در تابلوهاي برق استفاده می شود و بیشتر در جریانهاي بالاي 100 آمپر ساخته می شود.

MCB کلید اتوماتیک

 که داراي دو مدار حفاظت حرارتی و حفاظت مغناطیسی در خود است.این کلید معمولا به عنوان کلیدفرعی در mcb کلید اتوماتیک تابلوهاي برق استفاده می شود و بیشتر در جریانهاي زیر 100 آمپر ساخته می شود.

 کلید هاي نشتی جریان

این کلید در دو نوع تک فاز و سه فاز ساخته می شود و وظیفه آن حفاظت مدار در برابر جریان هاي نشتی (مانند اتصال فاز به بدنه) است.

 MPCBکلید هاي

این کلید مانندکلیدهاي mccb بوده منتها مخصوص حفاظت موتورهاي سه فاز است. این المان جایگزین مناسبی براي بی متال و در بعضی از مدلها جایگزین کنتاکتور است.

فیوزها
فیوز وسیله اي براي حفاظت مدار در برابر اتصال کوتاه است. فیوز انواع مختلف دارد که می توان به فیوزهاي کاردي، فشنگی و اشاره کرد  HRC


کلید فیوز

این وسیله در واقع هم کلید هست و هم فیوز.در داخل آن فیوزهاي کاردي نصب می شوند.

بی متال

جهت حفاظت موتور سه فاز در برابر اضافه بار استفاده می شود.

کلید ولتمتر

با اتصال این کلید به ولتمتر می توان ولتاژهاي مختلف خط و فاز را در سه فاز با تغییر سلکتور آن اندازه گیري کرد.

انواع کلید هاي گردان

کلید هاي گردان جهت قطع و وصل سه فاز،چپ گرد و راستگرد موتور به صورت دستی و یا ستاره و مثلث کردن موتور استفاده می شوند.

ریل
ریل جهت نصب قطعات تابلو روي سینی تابلو استفاده می شود.

ترمینال
ارتباط تابلو با تجهیزات بیرون تابلو از طریق ترمینالها صورت می گیرد.

گلند
حفاظت کننده کابل در هنگام ورود به تابلو یا خروج از تابلو است.

شینه(باس بار)

براي توزیع فاز در تابلو هاي برق از شینه استفاده می شود.

شینه ارت و نول

براي توزیع ارت یا نول در تابلو از این شینه استفاده می شود.

مقره
براي عایق کردن شینه ها نسبت به بدنه تابلو و همچنین نگه داشتن شینه ها از مقره هاي اتکایی استفاده می کنیم.

داکت

عبور سیمهاي داخل تابلو از طریق این کانالهاي پلاستیکی انجام می شود.

لامپ سیگنال

جهت نمایش وجود یا عدم وجود فاز در تابلو یا نمایش روشن یا خاموش بودن موتور هاي سه فاز ازلامپ سیگنال استفاده می کنیم .

وایرشو و کابلشو

براي اتصال سر سیم ها و سر کابلها به ترمینال ادوات تابلو یا به شینه ها از کابلشو و وایرشو استفاده می کنیم

بست کمربندی و نوار فرم(ماکارونی)

جهت بستن سیمهاي تابلو به یکدیگر براي نظم بخشیدن به آنها از بست کمربندي یا نوار فرم استفاده می کنیم.

تایمرها

براي ایجاد زمان بندي بین قطع و وصل شدن ادواتی مثل کنتاکتور ها از تایمر هاي الکترونیکی استفاده می کنیم.

رله هاي هوشمند

مانند این رله قابل برنامه ریزي بوده و جایگزین مناسبی جهت مدارهاي فرمان در تابلوهاي برق است.


PLC

Plc  یا همان کنترل کننده منطقی قابل برنامه ریزي از جمله تجهیزاتی است که امروزه در تابلوهاي برق زیاد استفاده می شود. این وسیله جهت کنترل فرایندهاي صنعتی کاربرد دارد.



درایوها

جهت کنترل دور و گشتاور موتورهاي الکتریکی به خصوص موتورهاي سه فاز روتور قفسه اي استفاده می شود.

کنتاکتورخازنی

در تابلوهاي خازنی جهت وارد کردن خازنها به مدار شبکه از این کنتاکتورهاي مخصوص استفاده می کنیم.
این کنتاکتورها داراي یک مقاومت جهت محدود کردن جریان هاي هجومی ناشی از اتصال خازنها به مدار هستند.

خازن
خازنهاي اصلاح ضریب در شبکه برق کارگاه ها و کارخانه ها قرار می گیرند تا ضریب توان مورد نظر حاصل شود.

رگولاتور خازنی

از جمله تجهیزات تابلوي بانک خازنی رگولاتور است. این دستگاه بر اساس ضریب توان شبکه تشخیص می دهد چه مقدار خازن باید به مدار وصل شود تا ضریب توان مطلوب به دست آید.



طراحی و ساخت انواع تابلو برق های توزیع ، بانک خازن ، اتوماسیون ، با بکارگیری بروزترین تکنولوژی دنیا
